- 작성자: CK log (16년 차 IT 필드 엔지니어)
- 대상 장비: Cisco MDS 9000 Series Fabric Switch (MDS 9148, 9396, 9700 등)
- 운영체제: Cisco NX-OS / SAN-OS
안녕하세요! 16년 차 IT 시스템 엔지니어입니다.
데이터센터에서 핵심 스토리지를 연결하는 백본인 Cisco MDS SAN 스위치를 안정적으로 운영하려면, 스위치의 하드웨어 상태(팬, 파워서플라이, 온도), 포트 링크 장애, 패브릭(Fabric) 구성 변경 등을 **통합 모니터링 시스템(NMS: Zabbix, PRTG, What’s Up, Zenoss 등)**과 연동하여 실시간으로 감지해야 합니다.
Cisco MDS 스위치에서 SNMP를 구성할 때 가장 흔히 하는 실수가 바로 snmp-server enable traps 명령어로 모든 알림을 한꺼번에 켜버리는 것입니다. 이렇게 하면 사소한 디버그성 이벤트까지 NMS로 쏟아져 들어와 **트랩 폭풍(Trap Storm)**이 발생하고, 스위치 CPU와 모니터링 서버에 불필요한 부하를 주게 됩니다.
따라서 현업에서는 Reference Guide를 기반으로 반드시 감시해야 하는 핵심 MIB 알림만 선별적으로 활성화하는 것이 표준 모범 사례(Best Practice)입니다.
이번 글에서는 **SNMP v2c 기본 설정(Community, Host)**부터 필수 MIB 알림 선별 활성화, 설정 저장 및 검증, 그리고 NMS 서버용 필수 MIB 파일 다운로드 경로까지 실무 명령어를 기준으로 깔끔하게 정리해 드립니다.
1. 사전 준비 및 설정 파라미터 예시
실습 및 현장 적용 환경의 기본 파라미터는 아래와 같이 정의합니다:
| 항목 | 예시 설정값 | 설명 |
|---|---|---|
| 장비 모델 | Cisco MDS 9148S | SAN Fabric Switch |
| SNMP 버전 | v2c | 실무에서 가장 널리 쓰이는 표준 SNMP 버전 |
| Community String | SDS (예시) | 보안을 위해 기본 public 대신 조직 표준 명칭 사용 |
| 접근 권한 | ro (Read-Only) | NMS 수집을 위한 읽기 전용 권한 |
| NMS 모니터링 서버 IP | 192.168.100.10 | Trap 이벤트를 수신할 모니터링 서버 IP |
| Trap 수신 포트 | UDP 162 | 표준 SNMP Trap 포트 |
2. 기본 SNMP 환경 설정 (Community & Host Trap)
먼저 터미널 콘솔 또는 SSH로 MDS 스위치에 접속한 후 전역 설정 모드(config terminal)로 진입합니다.
2.1. 명령어 실행
# 전역 설정 모드 진입
conf t
# 1. SNMP Community String 생성 및 Read-Only(ro) 권한 부여
snmp-server community SDS ro
# 2. NMS 모니터링 서버로 SNMP Trap 전송 설정 (버전 v2c)
snmp-server host 192.168.100.10 traps version 2c SDS

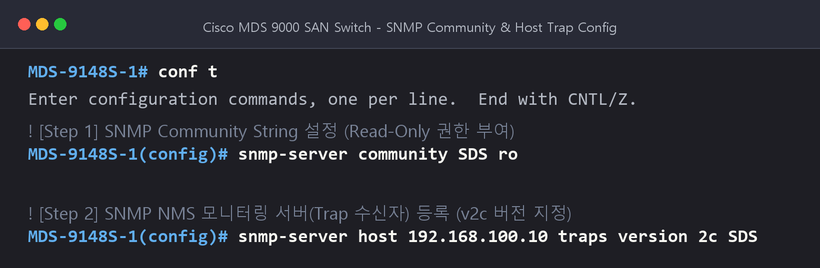

2.2. 터미널 실행 화면
[!TIP] Community 보안 권장사항
모니터링 목적의 Community는 반드시 **ro(Read-Only)**로 설정해야 합니다.rw(Read-Write)로 설정할 경우 SNMP 취약점을 통해 스위치 설정이 외부에서 임의로 변경될 위험이 있습니다.
3. Reference Guide 기반 주요 MIB 알림 개별 활성화
소스 및 공식 레퍼런스 가이드에서 중요하게 다루는 MIB 리스트를 기준으로, 실무에서 절대 놓쳐서는 안 되는 알림만 개별적으로 활성화합니다.
3.1. 하드웨어 및 엔티티 관리 (ENTITY-MIB 관련)
스위치 섀시의 물리 부품, 전원 공급 장치(PSU), 쿨링팬 트레이 등 물리적 장애를 즉각 감지하기 위한 필수 설정입니다.
# 물리적 엔티티 및 센서(온도, 전압 등) 상태 변경 알림
snmp-server enable traps entity
# 현장 교체 가능 유닛(FRU: 파워서플라이, 팬 등) 장애/탈착 알림
snmp-server enable traps entity fru
3.2. 인터페이스 상태 관리 (IF-MIB 관련)
서버 HBA나 스토리지 포트와 연결된 FC(Fibre Channel) 포트의 Link Up / Down 상태 변화를 감지합니다.
# FC 포트 링크 상태 변경 알림 (기본적으로 IETF extended 알림 활성화)
snmp-server enable traps link
참고: 필요에 따라 snmp-server enable traps link cisco 또는 ietf 옵션을 추가하여 알림 유형을 세분화할 수 있습니다.

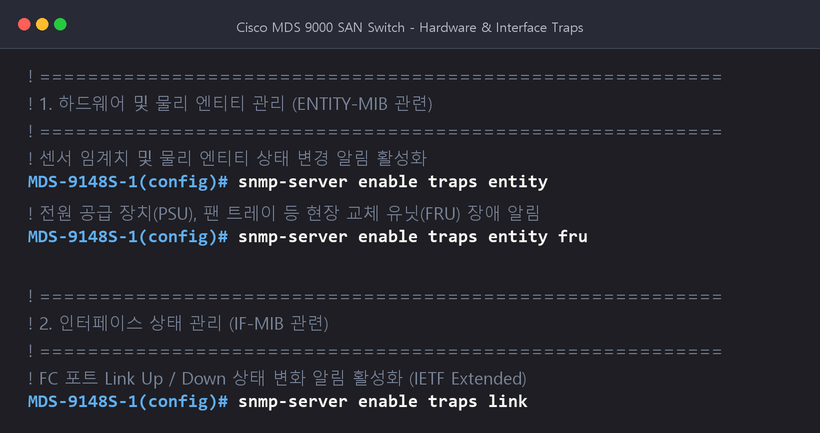

3.3. 하드웨어 및 인터페이스 알림 터미널 화면
3.4. 패브릭 및 가상 SAN 관리 (CISCO-DM, FCNS, ZONE MIB 관련)
SAN 스위치 고유의 핵심 기능인 FC 도메인, 네임 서버, 존(Zone) 구성 변경을 실시간 감시합니다. 스토리지 경로 유실이나 비인가 존 변경을 잡아내는 핵심 알림입니다.
# FC 도메인 관리 알림 (도메인 ID 변경, 리컨피규레이션 등)
snmp-server enable traps fcdomain
# 네임 서버(FCNS) 알림 (신규 서버 포트 플러그인 / 로그인 해제 감지)
snmp-server enable traps fcns
# 존(Zone) 구성 및 활성 Zoneset 변경 알림
snmp-server enable traps zone
3.5. 보안 및 시스템 관리 (AAA, SNMPv2-MIB 관련)
스위치 로그인 인증 서버와의 통신 문제나, 잘못된 Community를 통한 비인가 접근 시도를 감지합니다.
# AAA 서버(TACACS+ / RADIUS) 연동 및 인증 알림
snmp-server enable traps aaa
# SNMP 인증 실패(잘못된 커뮤니티 접근 등) 알림
snmp-server enable traps snmp authentication

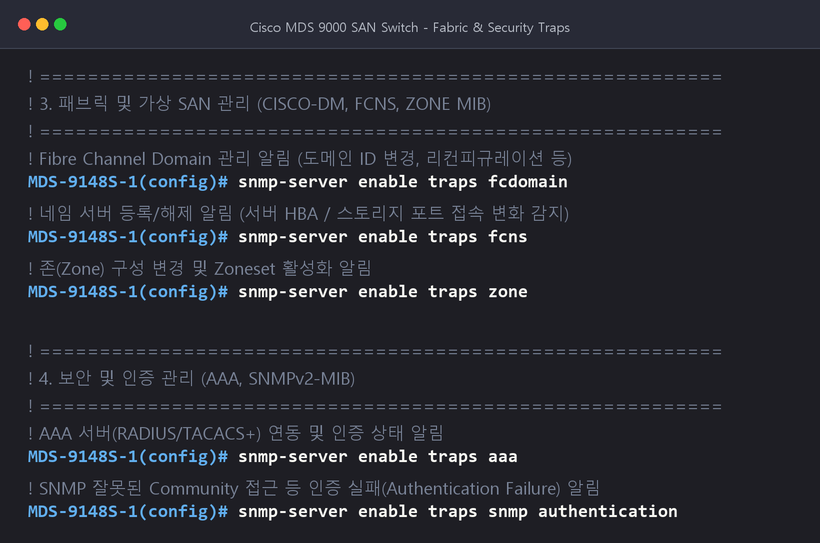

3.6. 패브릭 및 보안 알림 터미널 화면
4. 설정 영구 저장 및 검증 (Save & Verification)
Cisco MDS 스위치는 NX-OS 기반이므로, 현재 실행 중인 메모리 설정(running-config)을 NVRAM의 시작 설정(startup-config)으로 저장해야 재부팅 후에도 설정이 보존됩니다.
4.1. 설정 저장 (Save Config)
# 설정 모드 종료
end
# NVRAM 영구 저장
copy running-config startup-config
4.2. 구성 검증 명령어 (Verification)
정상적으로 커뮤니티와 호스트 트랩이 등록되었는지 확인합니다:
# 1. 등록된 SNMP Community 확인
show snmp community
# 2. 등록된 Trap 수신 호스트(NMS) 확인
show snmp host
# 3. 활성화된 Trap 항목 전체 확인
show snmp trap

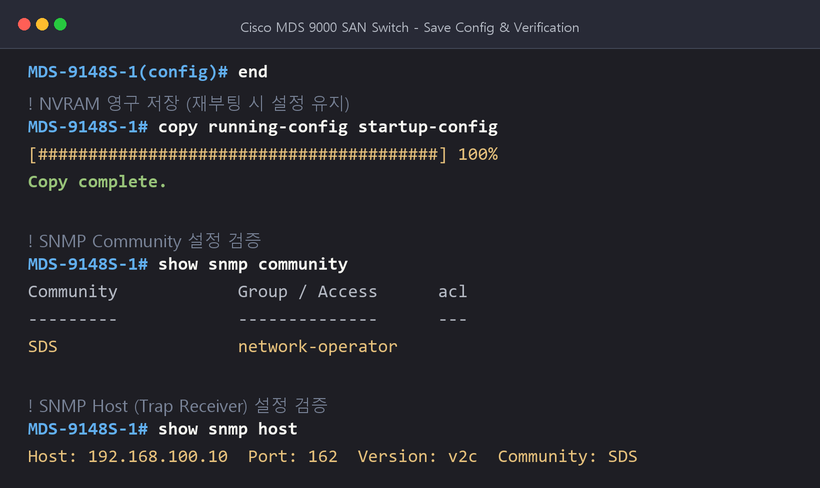

4.3. 저장 및 검증 터미널 화면
5. NMS 서버를 위한 필수 MIB 파일 안내
NMS 모니터링 서버(Zabbix, PRTG 등)가 MDS 스위치로부터 수신한 OID 숫자(예: .1.3.6.1.4.1.9...)를 사람이 읽을 수 있는 이름(ciscoMds..., entPhysicalDescr)으로 변환(Parsing)하려면 Cisco MIB 파일을 NMS 서버의 MIB 디렉토리에 등록해야 합니다.
5.1. 필수 MIB 파일 리스트
아래 6개의 MIB 파일은 이번 포스팅에서 설정한 알림들을 해석하기 위한 핵심 파일입니다:
SNMPv2-SMI.my: SNMPv2 구조 정의 기본 MIBSNMPv2-MIB.my: 시스템 기본 정보 및 인증 트랩 MIBRFC1213-MIB.my: MIB-II 표준 관리 MIBIF-MIB.my: 인터페이스(FC 포트) 상태 및 트래픽 MIBCISCO-SMI.my: 시스코 고유 Enterprise OID 루트 정의 MIBENTITY-MIB.my: 섀시, 슬롯, 파워, 팬 등 물리 엔티티 관리 MIB
5.2. Cisco 공식 MIB 다운로드 경로
시스코 공식 GitHub 저장소에서 MDS 9000 시리즈용 MIB 파일을 직접 무료로 다운로드할 수 있습니다:
🔗 Cisco MIB 공식 GitHub 저장소 바로가기:
👉 https://github.com/cisco/cisco-mibs/tree/main/supportlists/mds9000
[!NOTE] NMS MIB 로딩 순서 팁
MIB 파일을 컴파일하거나 NMS에 임포트할 때는 의존성 관계가 있으므로, 먼저 루트 정의 파일인SNMPv2-SMI.my와CISCO-SMI.my를 로드한 뒤 하위 MIB(ENTITY-MIB.my,IF-MIB.my등)를 로드해야 구문 분석 오류(Parsing Error)가 발생하지 않습니다.
6. 요약 및 실무 팁 한눈에 보기
| 단계 | 핵심 명령어 | 주요 목적 |
|---|---|---|
| 기본 세팅 | snmp-server community <문자열> ro 및 host <IP> traps | Polling 수집 권한 및 NMS Trap 전송 경로 지정 |
| 하드웨어 감시 | snmp-server enable traps entity / entity fru | 팬, 파워(PSU), 온도 센서 장애 즉각 감지 |
| 포트 감시 | snmp-server enable traps link | FC 포트 Link Down/Up 장애 감지 |
| 패브릭 감시 | snmp-server enable traps fcdomain / fcns / zone | SAN 패브릭 및 Zone 변경 감지 |
| 보안 감시 | snmp-server enable traps aaa / snmp authentication | 비인가 접근 및 인증 실패 감지 |
| 저장 | copy running-config startup-config | 재부팅 후에도 설정 유지 |
Cisco MDS SAN 스위치 모니터링을 구축하실 때 위 가이드를 참고하여 설정해 보세요. 불필요한 트랩 부하 없이 꼭 필요한 핵심 장애만 깔끔하게 관제하실 수 있습니다! 🚀
