[HPE SimpliVity 6.2.0] Step 3. [SimpliVity 서버] 펌웨어 업데이트, HVM Base OS 리이미징 & Initial Setup 가이드

작성자: 15년 차 IT 필드 엔지니어
기준 문서: HPE SimpliVity 6.2.0 for HPE Morpheus VM Essentials Software Guide (sd00006914en_us)

📌 HPE SimpliVity 6.2.0 (HVM) 실전 구축 연재 목차
PreStep. 사전 설치 준비 & 2노드 네트워크 설계 가이드
Step 1. 관리서버 BaseOS HVM 24.04 & NTP/DNS/NFS 구성
Step 2. 관리서버 VME Manager VM & Arbiter VM 설치
[현재글] Step 3. SimpliVity 노드 펌웨어 업데이트 & Initial Setup
Step 4. VM Essentials Manager 기반 HVM Cluster 생성 & OVC 배포

안녕하세요! 15년 차 IT 필드 엔지니어입니다.

[Step 1 & Step 2]를 통해 외부 관리서버(BaseOS, NTP/DNS/NFS, VME Manager, Arbiter) 구축을 마쳤다면, 이제 드디어 데이터센터 랙에 장착된 HPE SimpliVity 물리 서버 2대를 직접 다루는 단계에 들어섭니다.

현장 구축 순서도에서 이 단계는 하단 영역의 시작점으로, **SimpliVity 서버의 펌웨어(SPP) 업데이트, HVM Base OS 리이미징(필요시), 그리고 호스트의 Initial Setup(초기 설정)**을 진행합니다.

이번 포스팅에서는 SimpliVity 물리 서버 초기화 및 https://IP:9292 웹 GUI 기반 Initial Setup 실전 절차와 현장 노하우를 상세히 정리해 드리겠습니다.

1. 실전 구축 프로세스 및 워크플로우

이번 포스팅은 아래 현장 구축 순서도의 SimpliVity 서버 영역 첫 번째 & 두 번째 단계를 다룹니다.

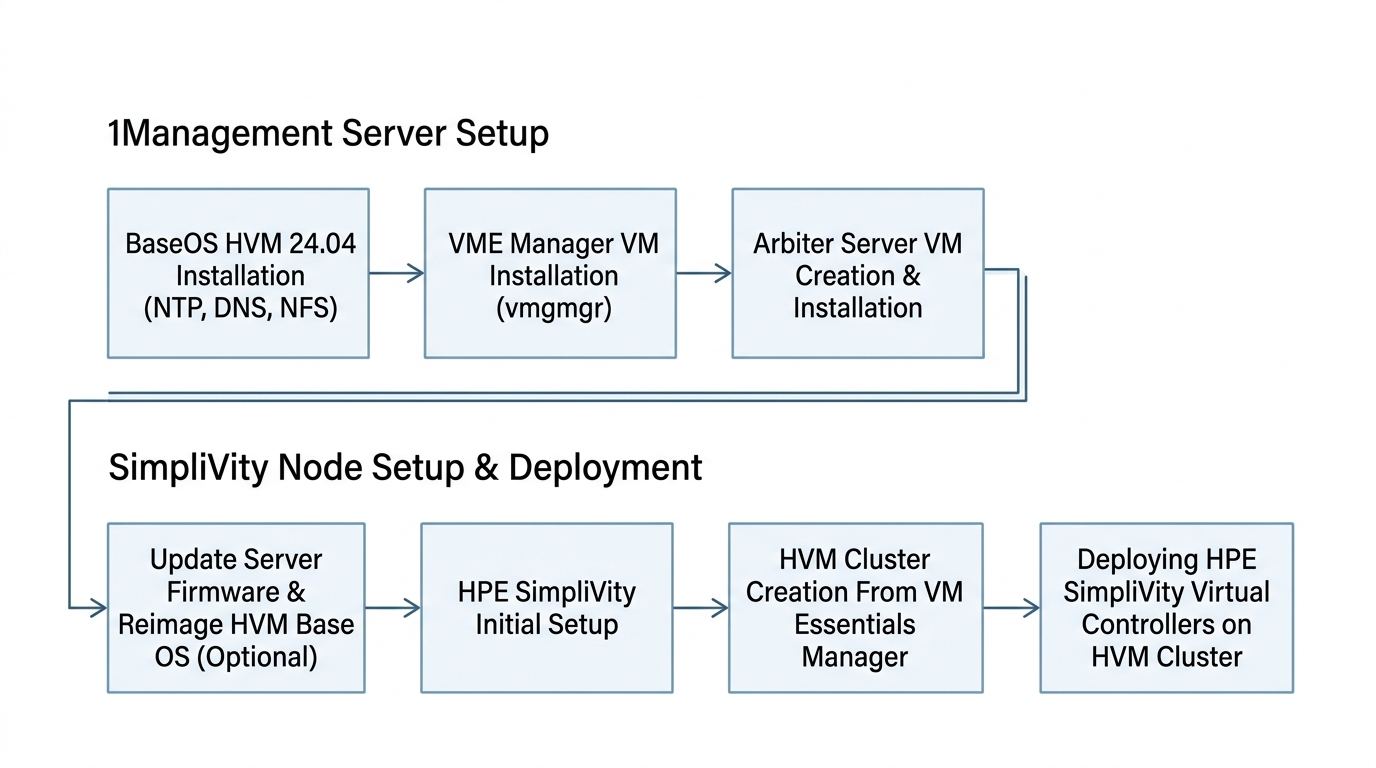

HPE SimpliVity 실전 구축 순서도

💡 SimpliVity 노드 초기화 프로세스 (Mermaid Diagram)

flowchart TD
    subgraph Phase1["1단계: 하드웨어 & OS 초기화"]
        A1["iLO 접속 및 서버 펌웨어 업데이트<br/>(HPE SPP ISO 적용)"] --> A2{"HVM Base OS 버전 확인"}
        A2 -- "재설치 필요 시" --> A3["HVM Base OS 리이미징 수행<br/>(HPE Software Center ISO 적용)"]
        A2 -- "정상 버전" --> Phase2
        A3 --> Phase2
    end

    subgraph Phase2["2단계: HPE SimpliVity Initial Setup"]
        B1["웹 브라우저 접속 (https://Host_IP:9292)"] --> B2["호스트 이름 및 Mgmt IP 지정"]
        B2 --> B3["NTP / DNS 서버 연동 (Step 1 관리서버 지정)"]
        B3 --> B4["Discovery 준비 완료 (VME Manager 등록 대기)"]
    end

    Phase2 --> Next["Step 4로 이동<br/>(VME Manager에서 HVM Cluster 생성 & OVC 배포)"]

2. 초보도 이해하는 핵심 용어 5분 정리

SPP (Service Pack for ProLiant): HPE ProLiant/SimpliVity 서버의 펌웨어, 드라이버, BIOS를 최신 버전으로 일괄 업데이트해 주는 HPE 전용 펌웨어 패키지입니다.
HVM Base OS Reimage (리이미징): 공장 출하 상태 또는 이전 OS 잔재를 깨끗이 지우고, HPE Morpheus VM Essentials 호환 전용 HVM Base OS를 순정 상태로 재설치하는 작업입니다.
SimpliVity Initial Setup (https://<Host_IP>:9292): 웹 GUI 마법사를 통해 물리 노드에 호스트명, 관리 IP, iLO 정보, NTP/DNS 주소를 주입하여 VME Manager가 노드를 검색(Discovery)할 수 있도록 준비하는 초기화 과정입니다.

3. SimpliVity 노드 초기 세팅 3단계 가이드

1단계: 서버 펌웨어 업데이트 (SPP 적용)

노드 1 및 노드 2의 iLO Web Interface에 접속합니다.
iLO Virtual Media를 통해 HPE SPP (Service Pack for ProLiant) ISO를 마운트하고 서버를 원격 부팅합니다.
자동 펌웨어 업데이트(Automatic Mode)를 선택하여 BIOS, iLO 펌웨어, NIC 드라이버, RAID 컨트롤러 펌웨어를 최신 권장 버전으로 업그레이드합니다.

2단계: HVM Base OS 리이미징 (필요 시 수행)

💡 참고: 신규 출하 장비이거나 OS 패키지 버전 변경이 필요한 경우 리이미징(Factory Reset / Image Restore)을 수행합니다.

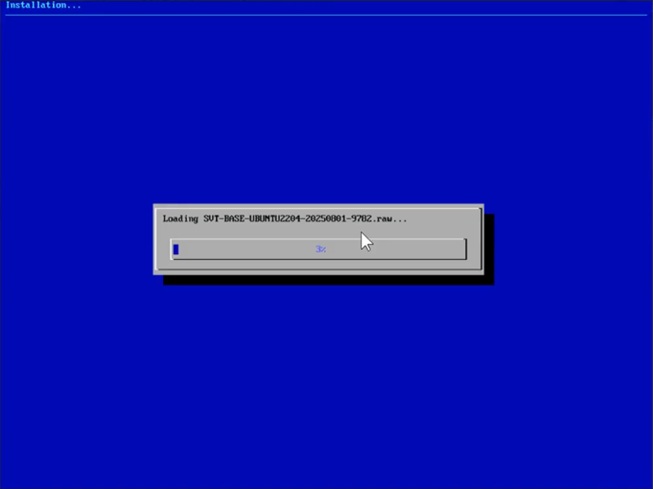

HVM Base OS 리이미징 화면

리이미징에 필요한 HVM Host OS 설치 파일은 HPE Software Center에서 다운로드합니다.
- 사용 이미지 파일: HPE-SVT-HVM-HostOS-XXX-release.iso (예: HPE-SVT-HVM-HostOS-6.2.0-release.iso)
iLO Virtual Media에 해당 ISO 이미지를 마운트하고 서버를 원격 부팅합니다.
부팅 마법사 안내에 따라 HVM Base OS 24.04 재설치를 진행하고, 디스크 파티션 및 하드웨어 구성 요소가 순정 상태로 올바르게 초기화되는지 확인합니다.

3단계: HPE SimpliVity Initial Setup (웹 GUI 접속 세팅)

웹 마법사 절차에 따라 순서대로 설정을 진행합니다 (단계별 캡처 화면 참고):

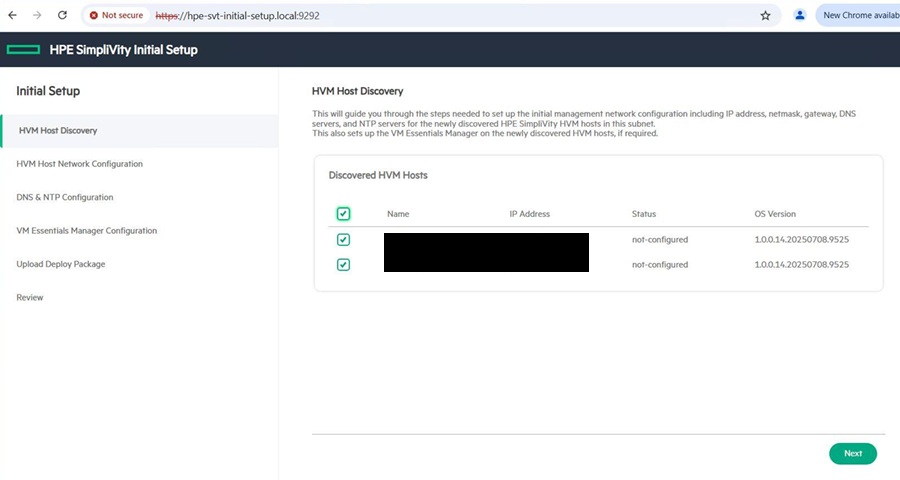

1) 웹 접속 및 초기 환영 화면 (`https://<Host_IP>:9292`)

웹 브라우저로 https://<Host_IP>:9292 접속 후 초기 환영 화면을 확인하고 로그인합니다. Initial Setup 1단계 접속 화면

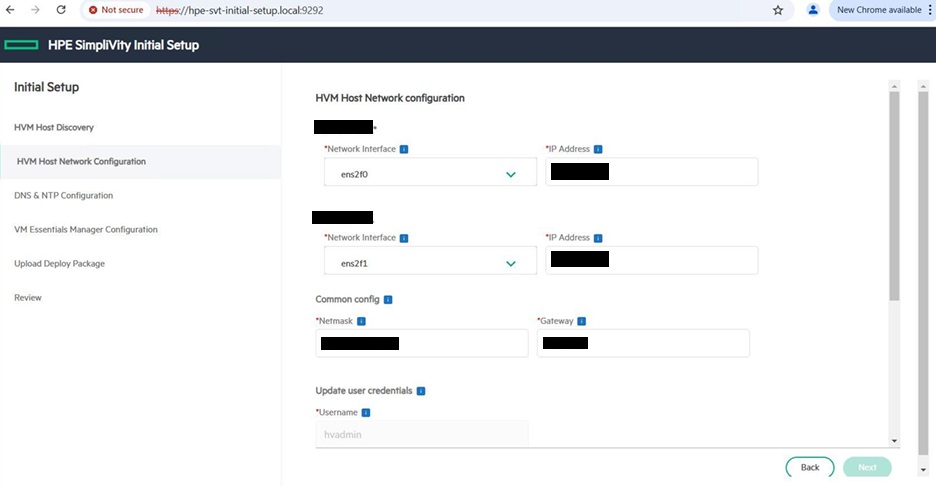

2) 호스트 기본 정보 지정 (Host Information)

노드의 호스트명(예: svt-node01) 및 관리자 계정 암호를 설정합니다. Initial Setup 2단계 호스트 정보 설정

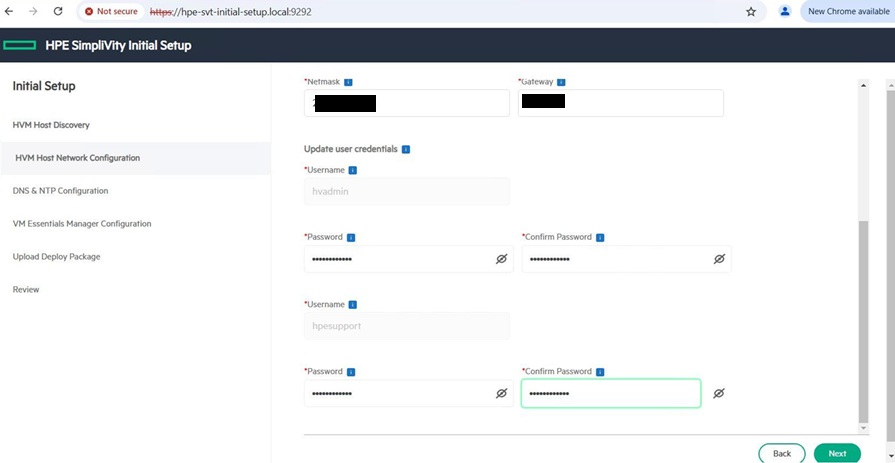

3) 관리 네트워크 IP 설정 (Management Network)

Management Interface의 IP Address, Subnet Mask, Gateway 정보를 입력합니다. Initial Setup 3단계 관리 네트워크 설정

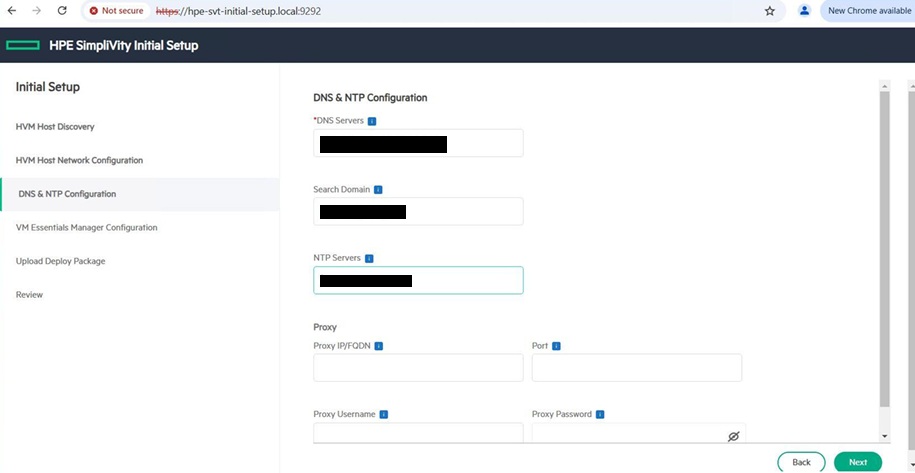

4) DNS 및 NTP 서버 연동

[Step 1]에서 구축한 관리서버 DNS 및 NTP IP를 지정합니다.

⚠️ NTP 구성 필수 수칙: SimpliVity 클러스터의 시간 동기화 및 쿼럼(Quorum) 안정성을 위해 NTP 서버는 반드시 최소 3개 이상을 입력/등록해야 합니다! (예: 관리서버 NTP IP, 게이트웨이/상위 NTP IP, 외부 NTP IP 등 총 3개 이상 세팅 필수)

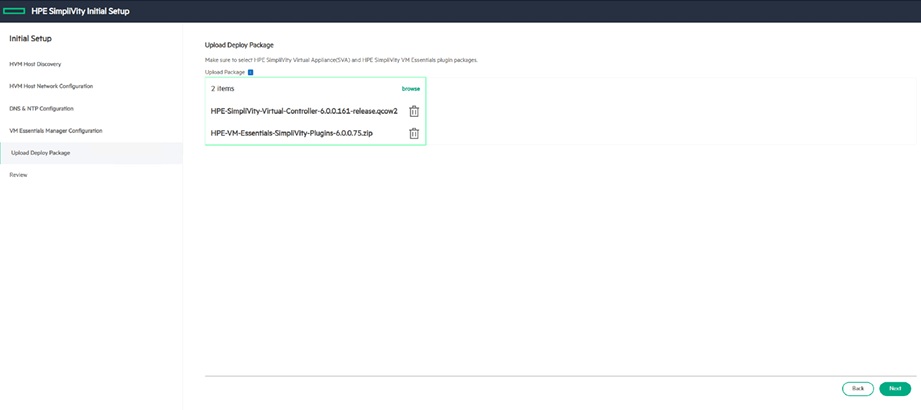

5) 필수 배포 파일 업로드 및 검증 (4가지 필수 파일)

SimpliVity 가상 컨트롤러(OVC) 배포 및 VME 플러그인 연동을 위해 총 4가지 핵심 파일을 반드시 업로드하고 서명(Signature) 검증을 완료해야 합니다:

1️⃣ OVC 이미지 파일: HPE-SimpliVity-Virtual-Controller-XXX-release.qcow2
2️⃣ OVC 이미지 서명 파일: HPE-SimpliVity-Virtual-Controller-XXX-release.qcow2.sig
3️⃣ Plugin 파일: plugin (또는 HPE-SimpliVity-VME-Plugin-XXX 패키지)
4️⃣ Plugin 서명 파일: plugin.sig

Initial Setup 필수 4개 파일 업로드 및 검증

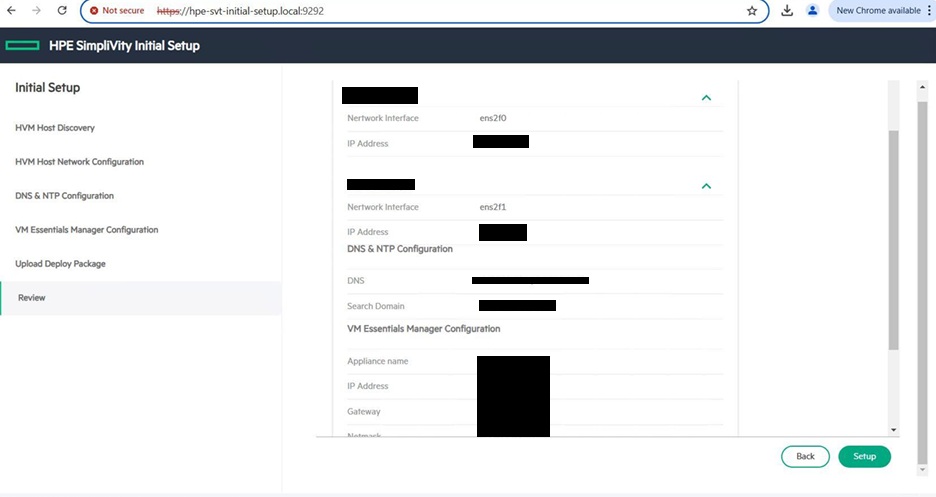

6) 최종 설정 확인 및 시작 (Setup 버튼 클릭)

전체 입력 파라미터를 최종 확인하고 화면 하단의 Setup 버튼을 클릭하여 호스트 바인딩 및 초기화 프로세스를 실행합니다. Initial Setup 최종 Setup 버튼 클릭

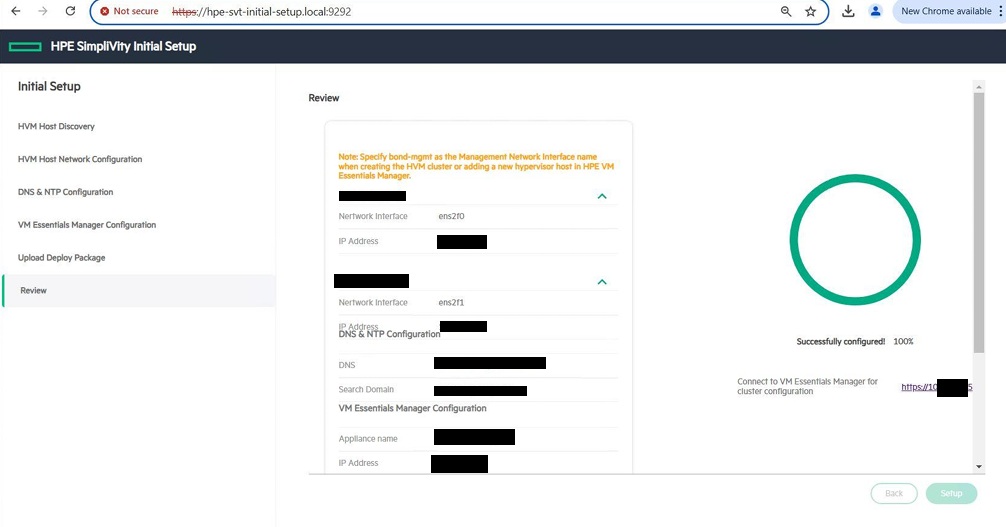

7) Initial Setup 완료 및 Discovery 대기

설정 적용이 100% 완료되면 노드가 Discovery 준비 상태로 전환되어 [Step 4] VME Manager 웹 콘솔에서 검색 및 클러스터 생성이 가능해집니다. Initial Setup 완료 화면

4. 15년 차 엔지니어의 실전 팁 (Troubleshooting)

⚠️ 현장에서 가장 많이 하는 실수 Top 2
펌웨어 미업데이트로 인한 HVM 인식 에러
-> SPP 펌웨어 업데이트를 건너뛰고 옛날 BIOS 버전에서 HVM을 구동하면, 차후 OVC 통과 시 가속 카드(OmniStack Accelerator Card) 또는 10G NIC 인식 불량이 발생합니다. SPP 업데이트는 필수입니다.
Initial Setup 접속 URL 및 IP 오탈자 (https://<Host_IP>:9292)
-> iLO 콘솔로 착각하지 말고 https://<Host_IP>:9292로 웹 접속하세요. Initial Setup에서 입력한 호스트명과 IP는 다음 단계인 VME Manager 바인딩에 그대로 쓰이므로 입력 후 두 번 검증하세요.

5. 결론 및 핵심 요약

SimpliVity 물리 서버의 펌웨어 최신화, HVM 리이미징, 그리고 https://IP:9292 웹 GUI Initial Setup이 완료되면, 비로소 노드가 VME Manager의 중앙 제어를 받을 준비가 끝납니다.

📌 오늘의 핵심 요약 3가지

SPP 펌웨어 최신화: iLO를 통해 SPP ISO를 올려 서버 하드웨어 펌웨어를 먼저 최신화합니다.
HPE Software Center HVM 리이미징: 필요 시 HPE-SVT-HVM-HostOS-XXX-release.iso 파일로 HVM OS를 순정 복구합니다.
https://<Host_IP>:9292 Initial Setup 웹 세팅: 웹 접속 후 마법사를 통해 호스트명, Mgmt IP, 관리서버 NTP/DNS 주소를 주입합니다.

🔗 연재 시리즈 이동하기

이전 단계	다음 단계
⬅️ Step 2. VME Manager & Arbiter VM 설치	Step 4. HVM Cluster 생성 & OVC 배포 ➡️

궁금한 점은 댓글로 남겨주세요!
