작성자: 15년 차 IT 필드 엔지니어
기준 문서: HPE SimpliVity 6.2.0 for HPE Morpheus VM Essentials Software Guide (sd00006914en_us)
📌 HPE SimpliVity 6.2.0 (HVM) 실전 구축 연재 목차
안녕하세요! 15년 동안 현장을 누비며 수많은 데이터센터와 전산실에서 서버·스토리지·HCI를 구축해 온 필드 엔지니어입니다.
현장에서 HPE SimpliVity (Morpheus VM Essentials) 인프라를 구축할 때 **가상화 환경의 중심축이 되는 선행 작업은 바로 ‘관리서버(Management Server) 기반 구축’**입니다.
많은 초보 엔지니어들이 SimpliVity 노드부터 바로 만지려고 하지만, 실제 현장에서는 관리서버에 BaseOS HVM 24.04를 설치하고 NTP, DNS, NFS 3대 인프라 서비스를 완벽하게 올려두지 않으면 이후 단계가 모두 멈춰버립니다.
이번 포스팅에서는 실제 현장 구축 화면 캡처와 함께 관리서버 BaseOS HVM 24.04 설치 및 3대 인프라 서비스 구성 실전 노하우를 상세히 정리해 드리겠습니다.
1. 실전 구축 프로세스 및 워크플로우

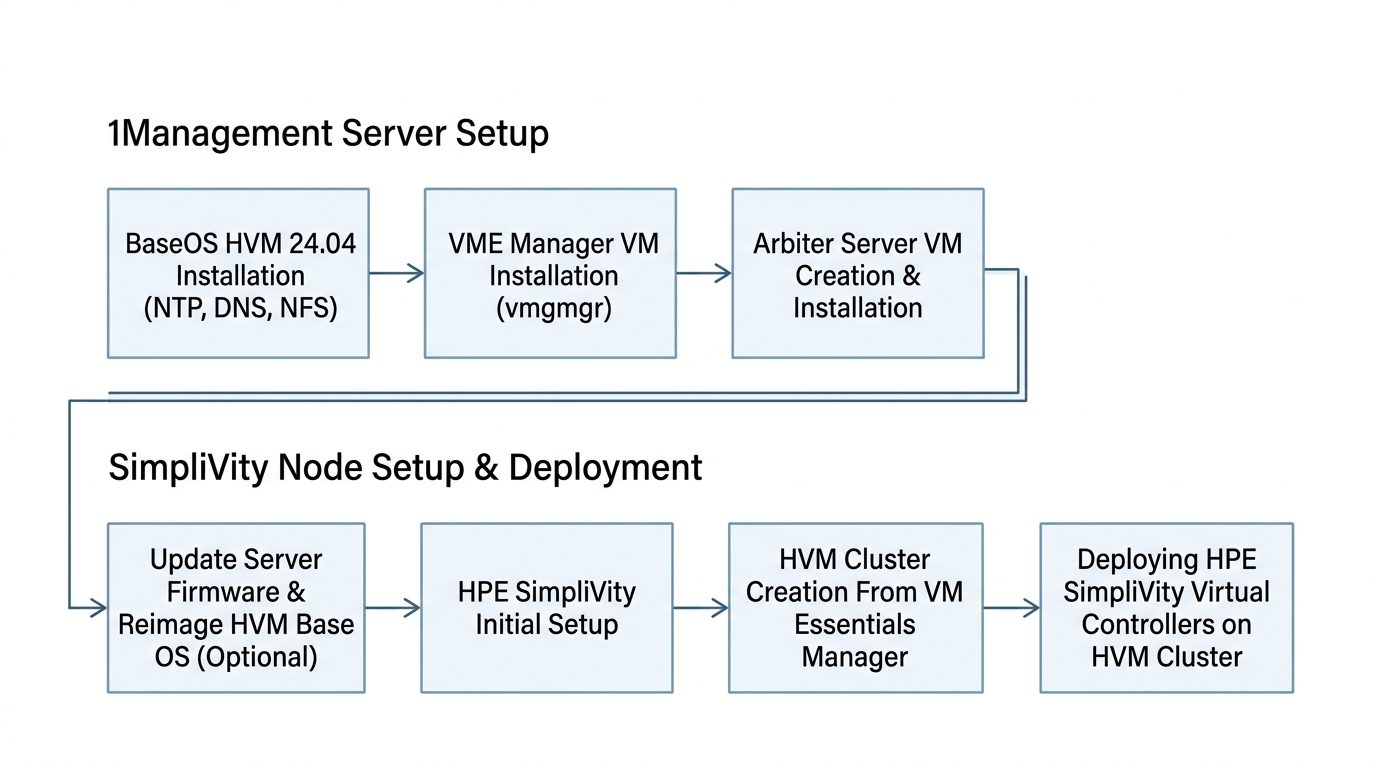

현장에서 실제로 작업하는 HPE SimpliVity 6.2.0 (HVM 기반) 전체 배포 순서입니다. 이번 포스팅은 **상단 첫 번째 단계(관리서버 BaseOS & 인프라 서비스)**를 다룹니다.
💡 관리서버 구축 트래픽 흐름 (Mermaid Diagram)
flowchart TD
subgraph Step1["Step 1: 관리서버 기반 구축"]
OS["BaseOS HVM 24.04 설치<br/>(Ubuntu 24.04 LTS 기반 HVM)"] --> Services
subgraph Services["3대 필수 인프라 서비스"]
NTP["1. NTP 서버 (시간 동기화)<br/>Chrony / NTPD"]
DNS["2. DNS 서버 (이름 해석)<br/>BIND9 / Dnsmasq"]
NFS["3. NFS 서버 (이미지 레포지토리)<br/>/nfs 에스포트 공유"]
end
end
Step1 --> Next["Step 2로 이동<br/>(VME Manager VM & Arbiter 설치)"]
2. 초보도 이해하는 핵심 용어 5분 정리
- BaseOS HVM 24.04: HPE Morpheus VM Essentials 환경을 지원하는 우분투(Ubuntu 24.04 LTS) 기반의 관리서버 전용 기본 운영체제입니다.
- NTP (Network Time Protocol): 모든 SimpliVity 노드, OVC, 관리 VM의 시계를 1 millisecond 오차 없이 동일하게 맞추는 시간 동기화 프로토콜입니다. (시간 오차 발생 시 OVC 다운)
- DNS (Domain Name System): IP 주소를 사람이 읽기 쉬운 호스트 이름으로 변환해 주는 이름 해석 서비스입니다.
- NFS (Network File System): 네트워크를 통해 파일과 ISO/OVA/QCOW2 이미지, 백업 데이터를 공유하는 네트워크 파일 공유 프로토콜입니다.
3. 관리서버 BaseOS HVM 24.04 실전 설치 단계 (현장 화면 캡처)
1단계: 네트워크 인터페이스 및 고정 IP 설정

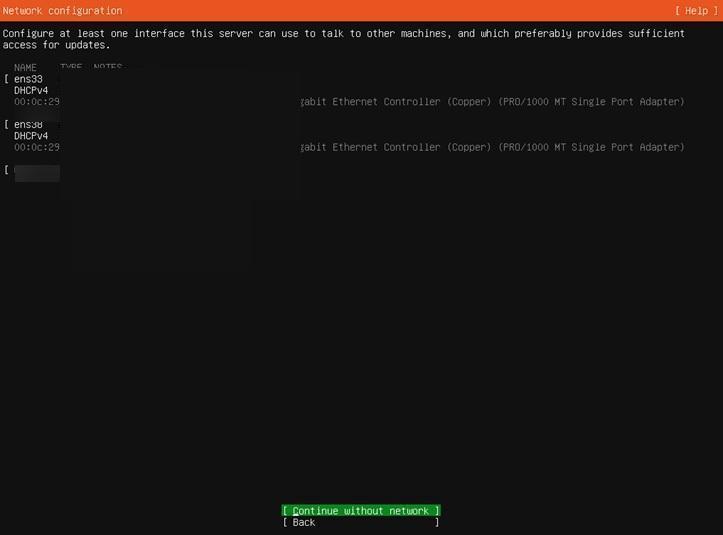

관리서버 물리 장비에 BaseOS HVM 24.04 ISO를 마운트하여 부팅하면 네트워크 설정 창(Network configuration)이 나타납니다.
- 이더넷 인터페이스 확인: 물리 NIC 포트(
ens33,ens38등)가 정상 인식되었는지 확인합니다. - IP 수동 지정 (Static IP): 현장에서 DHCP를 사용할 경우 장비 재부팅 시 IP가 변경되어 관리망이 마비됩니다. 인터페이스를 선택하고 **Subnet, Address, Gateway, Name Servers(DNS)**를 고정 IP로 지정합니다.
- Bonding 구성 (필요시): 네트워크 이중화가 필요한 경우
[ Create bond ]메뉴를 통해 LACP/Active-Backup 본딩 인터페이스를 생성합니다.
2단계: 스토리지 레이아웃 & LVM 그룹 설정

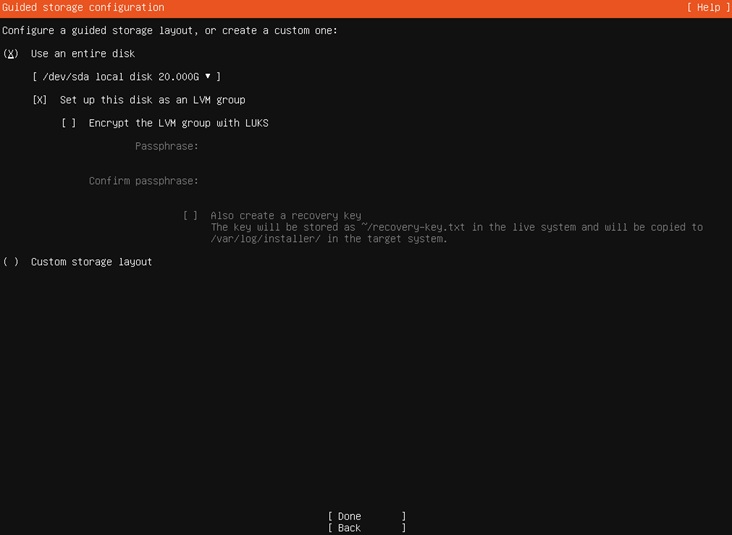

네트워크 설정 완료 후 디스크 파티션 단계(Guided storage configuration)로 진입합니다.
- [X] Use an entire disk: OS 설치 대상 시스템 디스크(예:
/dev/sda)를 전체 선택합니다. - [X] Set up this disk as an LVM group: LVM(Logical Volume Manager) 그룹 설정을 반드시 체크합니다. LVM으로 구성해야 추후 관리서버 볼륨 용량이 부족할 때 유연하게 파티션을 확장(LVExtend)할 수 있습니다.
- LUKS 암호화 여부: 데이터 보안 요구사항이 없는 한
Encrypt the LVM group with LUKS항목은 해제하여 부팅 지연을 방지합니다.
4. 관리서버 3대 인프라 서비스 필수 구성 가이드
OS 설치 완료 및 부팅 후, 관리서버를 인프라의 중심축으로 만드는 3대 서비스를 구성합니다.
1) NTP 시간 동기화 서비스 구성 (가장 중요!)
SimpliVity 클러스터의 데이터 정합성을 위해 관리서버가 내부 authoritative NTP Master 역할을 수행해야 합니다.
# chrony NTP 서비스 설치 및 활성화
sudo apt-get update && sudo apt-get install -y chrony
sudo systemctl enable --now chrony
# NTP 서비스 동작 및 시간 동기화 상태 확인
chronyc tracking
chronyc sources -v
2) DNS 서버 설정
- 관리서버, HVM 호스트, OVC, Arbiter, VME Manager의 FQDN(정방향/역방향 조회) 레코드를 등록합니다.
3) NFS 서비스 실전 설정 (insecure 옵션 필수!)
VME Manager VM 및 OVC 템플릿(QCOW2/OVA) 이미지 제공을 위한 NFS 공유 디렉토리(/nfs)를 생성하고 에스포트 옵션을 적용합니다.
# 1. NFS 서버 패키지 설치 및 /nfs 공유 디렉토리 생성
sudo apt-get install -y nfs-kernel-server
sudo mkdir -p /nfs
# 2. /etc/exports 에스포트 설정 적용 (insecure 옵션 적용)
echo "/nfs *(rw,sync,no_root_squash,insecure)" | sudo tee -a /etc/exports
# 3. 설정 반영 및 NFS 서비스 재시작
sudo exportfs -arv
sudo systemctl restart nfs-kernel-server
5. 15년 차 엔지니어의 실전 팁 (Troubleshooting)
⚠️ 현장에서 가장 많이 하는 실수 Top 3
- NFS
insecure옵션 누락
-> NFS 에스포트 시insecure옵션을 빠뜨리면 1024 이상의 비권한(Non-privileged) 포트를 사용하는 VME Manager 및 OVC 배포 스크립트에서Permission Denied또는RPC Access Denied마운트 에러가 발생합니다. ** 반드시insecure옵션을 포함하세요!**- NTP 로컬 서버 설정 누락
-> 폐쇄망 전산실 환경에서는 외부 인터넷 NTP가 안 열려 있습니다. 관리서버 자체를local stratumNTP 서버로 지정하지 않으면 이후 모든 노드가 NTP 동기화 에러로 배포 정지됩니다.- DNS 역방향(PTR) 레코드 누락
-> SimpliVity OVC 및 VME Manager는 IP -> Hostname 역방향 조회를 수행합니다. DNS에 PTR 레코드가 없으면 타임아웃 오류가 발생합니다.
6. 결론 및 핵심 요약
HPE SimpliVity 6.2.0 구축의 탄탄한 기반은 **관리서버 OS(LVM 설정)와 3대 인프라 서비스(NTP, DNS, NFS /nfs insecure)**에서 시작됩니다.
📌 오늘의 핵심 요약 3가지
- BaseOS HVM 고정 IP 및 LVM 구성: 설치 시 고정 IP를 할당하고 파티션 확장을 위해 LVM 디스크 그룹을 선택합니다.
- NTP 시간 동기화 필수: 모든 인프라 장비가 관리서버 NTP를 바라보도록 동기화 체계를 갖춥니다.
- NFS
/nfsinsecure 공유 설정:echo "/nfs *(rw,sync,no_root_squash,insecure)" | sudo tee -a /etc/exports명령어로 마운트 타임아웃을 방지합니다.
🔗 연재 시리즈 이동하기
| 이전 단계 | 다음 단계 |
|---|---|
| 첫 번째 글입니다 | Step 2. VME Manager & Arbiter VM 설치 ➡️ |
궁금한 점은 댓글로 남겨주세요!
