[HPE SimpliVity 6.2.0] PreStep. 실패 없는 구축을 위한 사전 설치 준비 & 2노드 네트워크 설계 가이드

작성자: CK Log
기준 문서: HPE SimpliVity 6.2.0 for HPE Morpheus VM Essentials Software Guide (sd00006914en_us)

📌 HPE SimpliVity 6.2.0 (HVM) 실전 구축 연재 목차
[현재글] PreStep. 사전 설치 준비 & 2노드 네트워크 설계 가이드
Step 1. 관리서버 BaseOS HVM 24.04 & NTP/DNS/NFS 구성
Step 2. 관리서버 VME Manager VM & Arbiter VM 설치
Step 3. SimpliVity 노드 펌웨어 업데이트 & Initial Setup
Step 4. VM Essentials Manager 기반 HVM Cluster 생성 & OVC 배포

안녕하세요! 15년 동안 현장을 누비며 수많은 데이터센터와 전산실에서 서버·스토리지·HCI를 구축해 온 필드 엔지니어입니다.

HPE SimpliVity 작업 현장에 나갈 때마다 후배 엔지니어들에게 항상 강조하는 말이 있습니다. “HCI 구축 성공의 90%는 엔지니어가 현장에 가기 전, 네트워크 IP 시트를 얼마나 완벽하게 정리했느냐에 달려있다.”

사전 준비가 제대로 안 되어 있으면 고객사 사이트 도착해서 IP 중복나고, VLAN 안 뚫려 있고, Arbiter 통신 안 돼서 밤샘 작업하기 일쑤입니다. 이번 포스팅에서는 HPE SimpliVity 6.2.0 (VM Essentials 타겟) 기반 2노드 클러스터 구축 시 반드시 챙겨야 할 필수 정보와 네트워크 설계 다이어그램을 아주 쉽게 정리해 드리겠습니다.

1. 초보도 이해하는 핵심 용어 5분 정리

기술 문서를 보다 보면 영어 약자가 넘쳐납니다. 쉽게 풀어 설명해 드릴 테니 이것만 기억하세요!

HCI (Hyper-Converged Infrastructure): 기존의 ‘서버 + SAN 스토리지 + SAN 스위치’ 복잡한 구성을 서버 1~2대에 다 쑤셔 넣어 만든 통합형 인프라입니다.
OVC (OmniStack Virtual Controller): SimpliVity 노드마다 1개씩 떠 있는 **‘두뇌 가상머신’**입니다. 실시간 데이터 중복 제거, 압축, 백업 및 스토리지 처리를 전담합니다.
Arbiter (아비터 - 중재자): 2노드 구성 시, 노드 하나가 죽었을 때 “누가 진짜 살아있는 노드인가?“를 판정해 주는 재판관 역할의 경량 프로그램입니다. (Split-Brain 방지)
Federation (연동/연합): 여러 SimpliVity 노드의 OVC들이 서로 끈끈하게 연결되어 하나의 스토리지 풀처럼 동작하는 노드 간 통신 망입니다.
HPE VM Essentials (Morpheus): SimpliVity 가상화 자원을 한곳에서 통합 관리해 주는 차세대 관리 플랫폼입니다.

2. 2노드 클러스터 네트워크 구성 다이어그램 (정확한 토폴로지)

2노드 구성 시 네트워크 트래픽 흐름을 정확히 분리하여 이해하는 것이 핵심입니다.

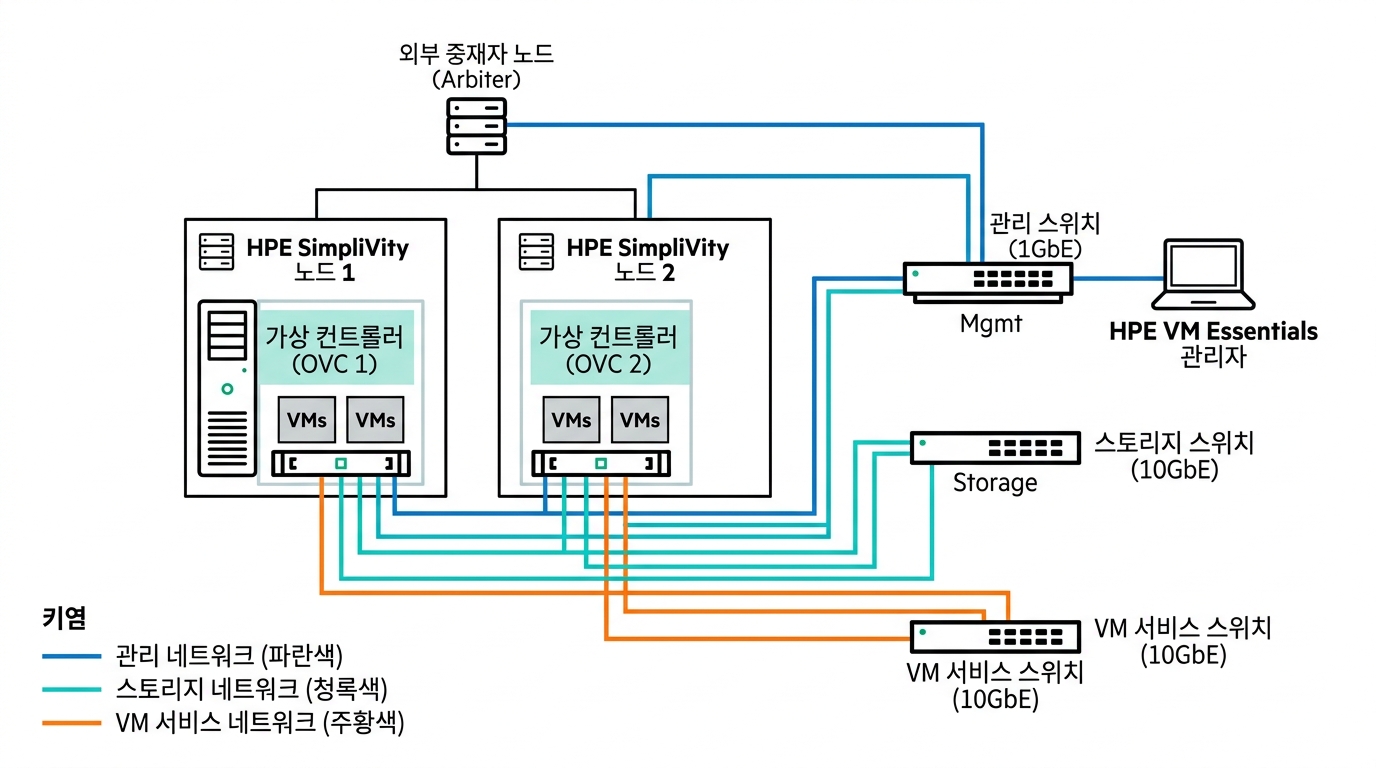

HPE SimpliVity 2노드 네트워크 아키텍처 다이어그램

💡 네트워크 흐름 (Mermaid Diagram)

graph TD
    subgraph Mgmt["iLO 전용 관리망"]
        iLO_SW["1G 관리 스위치"]
    end

    subgraph External["인바인드 관리 및 서버 외부망"]
        Arbiter["외부 중재자 노드 (Arbiter)<br/>Port: 22122"]
        VME["HPE VM Essentials 관리자<br/>Port: 443"]
        MgmtSW["호스트/OVC 관리 스위치"]
    end

    subgraph Node1["SimpliVity Node 1"]
        iLO1["iLO 1"]
        HVM1["호스트 HVM 1"]
        OVC1["가상 컨트롤러 (OVC 1)"]
        VMs1["가상머신 (Workload VMs)"]
    end

    subgraph Node2["SimpliVity Node 2"]
        iLO2["iLO 2"]
        HVM2["호스트 HVM 2"]
        OVC2[" 가상 컨트롤러 (OVC 2)"]
        VMs2["가상머신 (Workload VMs)"]
    end

    subgraph Dedicated_SW["전용 스위치 레이어"]
        StorSW["스토리지 / Federation 스위치<br/>(OVC 전용 10GbE/25GbE)"]
        VMSW["VM 서비스 스위치<br/>(Workload VM 전용)"]
    end

    %% iLO 1G 연결
    iLO1 <--> iLO_SW
    iLO2 <--> iLO_SW

    %% In-Band 10g(권고) Mgmt 연결
    HVM1 <--> MgmtSW
    OVC1 <--> MgmtSW
    HVM2 <--> MgmtSW
    OVC2 <--> MgmtSW
    Arbiter <--> MgmtSW
    VME <--> MgmtSW

    %% OVC 전용 10g Storage & Federation 연결
    OVC1 <==>|OVC 데이터 복제 & 동기화| StorSW
    OVC2 <==>|OVC 데이터 복제 & 동기화| StorSW

    %% Workload VM 서비스 연결 (스토리지 망 직접 접근 불가)
    VMs1 <==>|사용자 VM 트래픽 전용| VMSW
    VMs2 <==>|사용자 VM 트래픽 전용| VMSW

3. 사전 수집 필수 정보 체크리스트 (IP Allocation Sheet)

현장에 가기 전, 고객사 전산 담당자에게 아래 표를 전달하여 **고정 IP(Static IP)**를 미리 할당받아야 합니다. DHCP 사용은 절대 금물입니다!

📋 [2노드 기준] 필수 IP 할당 리스트

구분	장비/역할	수량	필수 사양 및 네트워크 분리 비고
iLO 관리망	iLO 원격 관리 IP	2개	물리적 독립 분리, 서버 하드웨어 제어 전용
인바인드 관리망	HVM Host IP	2개	Node 1, Node 2 호스트 관리용
	OVC Mgmt IP	2개	Node 1, Node 2 OVC 관리용
	External Arbiter IP	1개	SimpliVity 외부 물리/가상 서버 IP (Port 22122)
	VM Essentials Manager IP	1개	가상화 통합 관리 어플라이언스 (Port 443)
스토리지/Federation망	OVC Storage & Federation IP	2~4개	OVC 전용! (Workload VM 접근 불가, 10G/25G 필수)
VM 서비스망	Workload VM IP 대역	고객사 맞춤	사용자 가상머신 전용망 (스토리지 망과 완전히 분리)
인프라 서비스	Gateway / Netmask	1세트	각 Subnet별 서브넷 마스크 및 게이트웨이
	DNS / NTP IP	1~2개	시간 동기화(NTP) 필수! (시간 다르면 OVC 다운)

4. VLAN 분리 & 포트 오픈 가이드 (엔지니어 핵심 포인트)

1) 네트워크 분리 원칙

iLO OOB 관리망: 일반 서버 관리망과 물리적으로 나뉜 OOB(Out of Band) 전용 포트 및 스위치에 연결합니다.
Management VLAN (인바인드): Host, OVC Mgmt, Arbiter, VM Essentials 간 관리 통신망입니다.
Storage / Federation VLAN (OVC 전용): Workload 가상머신은 이 스토리지 망을 절대 직접 사용하지 않습니다. OVC끼리 노드 간 데이터 중복제거/복제 전송 및 ESXi 내부 NFS 연결 전용이며, 10GbE 이상 고속 스위치 및 MTU 9000 (Jumbo Frame) 설정이 필수입니다.
VM Traffic VLAN (가상머신 전용): 업무용 Workload 가상머신들의 서비스 통신 전용망입니다.

2) 방화벽(Port) 오픈 체크

TCP 22122: OVC와 Arbiter 사이의 헬스체크 심장소리(Heartbeat) 포트입니다. 막히면 2노드 쿼럼(Quorum)이 깨집니다.
TCP 443 (HTTPS): VM Essentials 어플라이언스가 ESXi 호스트 및 OVC를 제어하기 위한 필수 포트입니다.
UDP 123 (NTP): 모든 노드와 OVC의 시간이 1초라도 다르면 데이터 정합성에 문제가 생깁니다.

5. 15년 차 엔지니어의 실전 팁 (Troubleshooting & Pitfalls)

⚠️ 현장에서 가장 많이 하는 실수 Top 3
iLO 망과 호스트 Management 망을 구분하지 않는 경우
-> iLO는 물리 Out-of-Band 포트로 전용 관리망 스위치에 연결해야 하드웨어 장애 시에도 원격 접근이 보장됩니다.
Workload 가상머신에 스토리지 VLAN을 바인딩하는 실수
-> 일반 가상머신(Workload VM) 트래픽이 OVC 스토리지/Federation 망에 섞이면 데이터 복제 성능에 심각한 병목이 발생합니다. 반드시 분리하세요.
Arbiter를 SimpliVity 가상머신(VM) 안에 설치하는 경우
-> 절대 안 됩니다! 전원 꺼지면 쿼럼 판정을 못 내려서 전체 시스템이 안 켜집니다. 반드시 별도의 외부 서버에 설치하세요.

6. 결론 및 핵심 요약

HPE SimpliVity 6.2.0 2노드 클러스터 구축의 첫걸음은 정확한 네트워크 트래픽 분리 설계입니다.

📌 오늘의 핵심 요약 3가지

iLO 네트워크 독립: iLO 관리망은 호스트/OVC 인바인드 관리망과 물리적/논리적으로 독립 구성합니다.
스토리지망은 OVC 전용: Storage/Federation 망은 OVC 간 노드 복제 전용이며, 일반 Workload 가상머신은 VM 서비스망만 사용합니다.
Arbiter 외부 배치 & NTP: 2노드 쿼럼 중재자(Arbiter)는 외부 망에 배치하고, 모든 노드의 NTP 시간 동기화를 검증합니다.

다음 포스팅에서는 **Step 1. [관리서버] BaseOS HVM 24.04 설치 & 필수 인프라 서비스(NTP, DNS, NFS) 구성 가이드**로 찾아오겠습니다.
